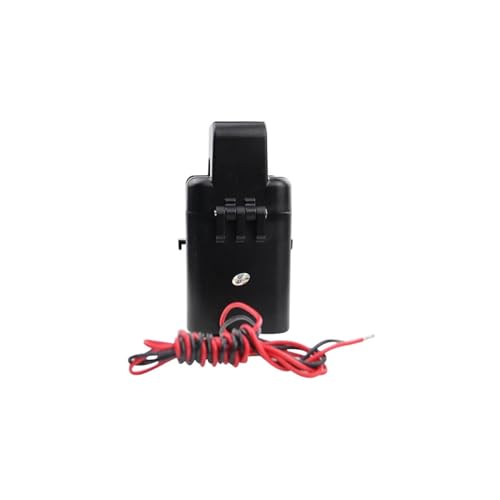

Analyse technique du transformateur de courant de mesure KCT50
Le transformateur de courant de mesure KCT50 appartient à la catégorie des instruments de détection à induction magnétique. Sa fonction principale est la réduction proportionnelle des intensités élevées pour permettre leur traitement par des appareils de mesure standards de basse tension.
Architecture et fonctionnement du noyau fendu
La conception mécanique split-core repose sur un circuit magnétique amovible. Lorsque le capteur est refermé autour du conducteur, le flux magnétique induit un courant secondaire proportionnel au courant primaire. Le rapport 1000A / 5A permet de mesurer de fortes puissances avec une excellente résolution.
Robustesse des matériaux polymères
Le revêtement extérieur de ce capteur de courant est fabriqué à partir d'un plastique technique de grade ignifuge. Cette enveloppe protège le bobinage interne contre l'humidité, la poussière des environnements industriels et les variations de température internes aux armoires de distribution.
| Spécification Organique | Détails Matériels |
|---|---|
| Type de circuit | Magnétique ouvrant à charnière |
| Calibrage nominal | 1000A au primaire / 5A au secondaire |
| Propriété thermique | Auto-extinguible, ignifuge |
| Conditionnement | Pack de 3 modules identiques |
Ce lot de 3 pièces permet une couverture complète des installations triphasées, assurant une collecte homogène des données de courant sur l'ensemble du réseau de distribution sélectionné.
